直線振動篩結構介紹

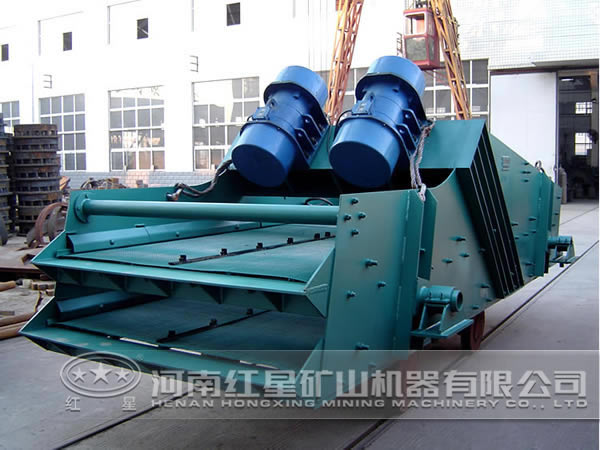

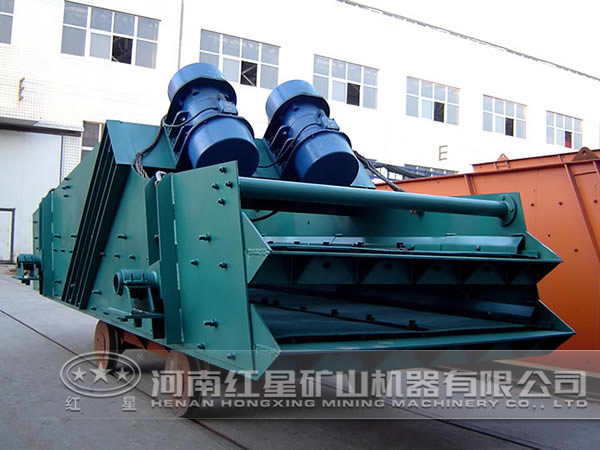

直線振動篩結構以及各部分功能說明本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

直線振動篩安裝前的準備

1、檢查電機標牌是否與要求相符。

2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。

3、檢查電機各緊固件，謹防松動。

4、檢查電機表面有無損壞、變形。

5、檢查是否轉動靈活，若有異常，應排除。

6、檢查電源，是否缺相，并空載運行5分鐘。

直線振動篩安裝與調整

1、電機應緊固在安裝面上，安裝面必須光滑、平整。 2、電機可水平安裝。 3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。 4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。 5、激振力的調整。

直線振動篩電機使用說明

本系列電機滿足下列條件時，能連續輸出額定激振力。

1、振動加速度：不超過7g（g：重力加速度）

2、環境溫度：不超過40℃ 3、海拔：不超過1000m

4、電源頻率：50Hz 5、電壓：380V 6、溫升：小于80K（電阻法）

直線振動篩使用與維修

1、本機應裝設電氣保護裝置。

2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。

3、當電機旋轉方向不符合要求時，調整電源相序即可。

4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。

5、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。

6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。

直線振動篩日常保養

1、啟動前：(1）檢查粗網及細網有無破損(2）檢查運輸支撐是否拆除。

2、啟動時：(1）注意有無異常雜音(2）電流是否穩定(3）振動有無異狀

3、使用后：每次使用完畢即清理干凈. 定期保養 定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

直線振動篩的安裝調試和試運轉

（一）安裝： 1、機器安裝前，首先按照裝箱單檢查零部件是否齊全和損壞。 2、按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。 3、確保篩箱與料斗、溜槽等非運動件之間應保持最小75mm的間隙。 4、安裝時，篩箱的四角要水平。

（二）調整與試運轉： 1、彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后焊成一體。 2、空載試動轉時間不低于2小時，空載試運轉合格后，可投入負載試運轉，負載試車可按工藝試車要求進行。

直線振動篩廠家推薦

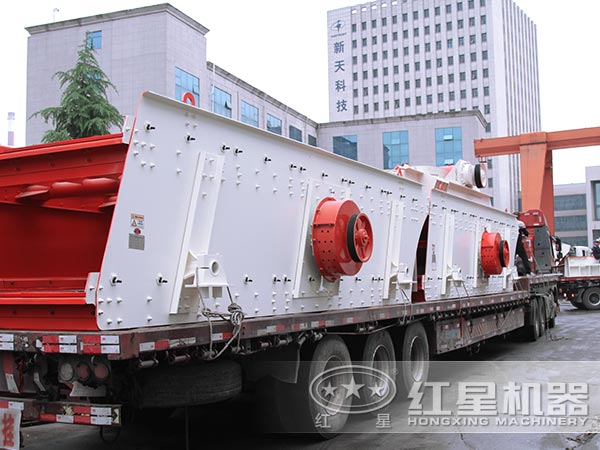

市面上生產直線振動篩的廠家眾多，每個廠家都有其特別的優勢，紅星機器作為市面上口碑較好的廠家，生產出來的直線振動篩采用較好的原材料，質量較好；在加上紅星屬于廠家直銷，生產出來的直線振動篩沒有中間商賺取差價，價格比較實惠，而且紅星機器各種直線振動篩都有現貨供應，可以滿足用戶簽約即可發貨的需求。
