隨著國內建筑業的飛速發展，城市及農村建設有了較大的進步，但同時也帶來了大量的建筑垃圾污染，建筑垃圾中廢棄混凝土占據大部分。因此，本文就廢棄混凝土再生利用問題進行研究。

紅星移動破碎站破碎混凝土磚頭等建筑垃圾廢料現場

點擊咨詢設備價格

廢棄混凝土再生骨料基本特性

廢棄混凝土再生骨料對再生混凝土的性能有很大影響，廢棄混凝土再生粗骨料與天然粗骨料相比，表觀密度、堆積密度都小于天然骨料。大量研究表明，表觀密度、堆積密度、堅固性等性能廢棄混凝土再生骨料均低于天然骨料，吸水率、針片狀顆粒含量、壓碎指標則高于天然骨料，但仍基本滿足《混凝土用再生粗骨料》中對粗骨料的要求，可以用于配制再生混凝土。再生骨料的基本工程性能在廢棄混凝土破碎加工時會受到一定程度的影響，應選用合理的破碎加工工藝。

我們為北京客戶配備的廢棄混凝土破碎現場

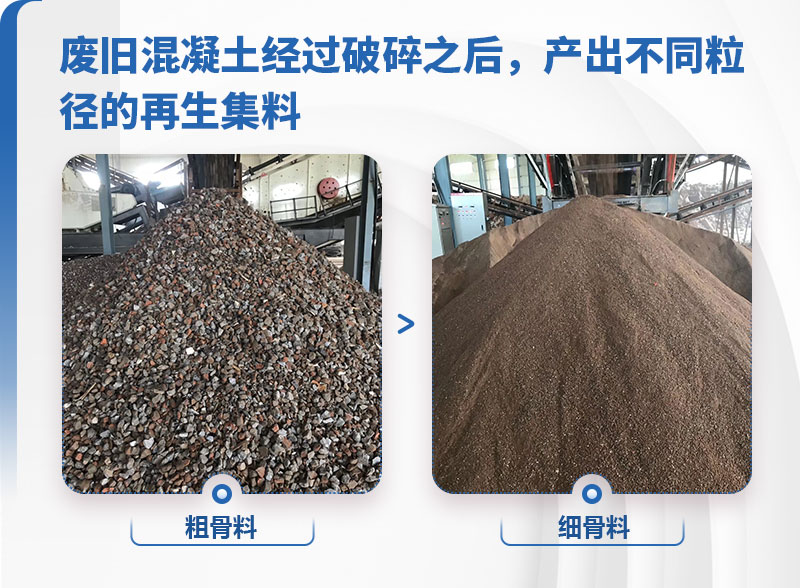

廢棄混凝土破碎后的成品骨料

廢棄混凝土破碎工藝

廢棄混凝土的生產與加工的建筑垃圾破碎機可以完成，即將不同的切割破碎設備、傳送機械、篩分設備和清除雜質的設備有機地組合在一起，共同完成破碎、篩分和除去雜質等工序，然后得到符合質量要求的再生細骨料和再生粗骨料。不同的設計者和生產廠家在生產工藝及細節上均有不同。下面介紹幾種常見的廢棄混凝土破碎工藝。

紅星混凝土破碎現場

1、德國

目前德國廢棄混凝土的處理技術分為干處理和濕處理技術。干處理技術又分為兩個階段：①預處理階段：原材料過篩后先使用挑選設備去除廢料中的雜質，然后送人沖積破碎機將尺寸不超過1mx0．6m的材料破碎成較小顆粒；在經過磁眭分離機除去鐵質。②粒組分化階段：首成熟行二次篩分，在經過空氣分離機將各粒組的細小雜質分離。濕處理技術原理是脈沖水流沖過材料混合物，利用材料密度不同去除雜質。

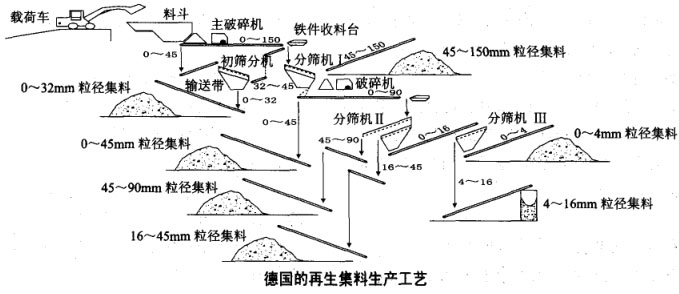

德國的再生集料處理工藝流程中破碎機分兩個等級，分別為前破碎機和后破碎機，同時必須配置2臺顎式破碎機，見下圖：

2、俄羅斯

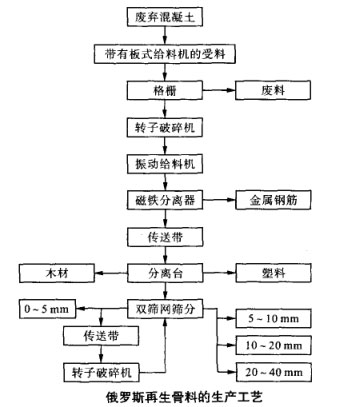

俄羅斯的主要經驗是在建筑企業建立專門的破碎混凝土塊體工藝線，其具有代表性的破碎廢棄混凝土塊體及篩分工藝如圖所示。

3、日本

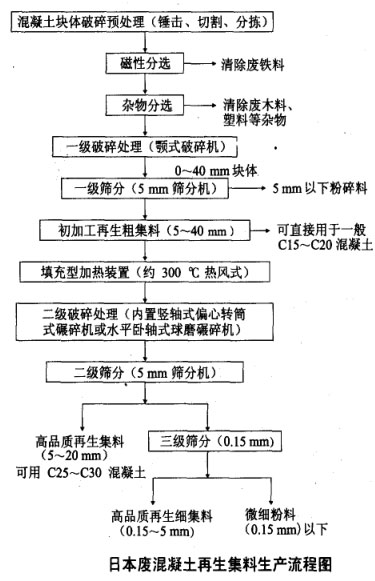

日本的再生集料處理工藝流程見圖2。在這一工藝流程中，塊體破碎、集料篩分均是碎石集料生產的成熟工藝，因此在生產中關鍵是要控制好分選、潔凈、沖洗等環節的工藝技術和質量。該工藝的突出特點是有一填充型加熱裝置，經加溫、二級破碎、二級篩分后可獲得高品質再生集料。

4、中國

結合國內當前建筑業的實際情況，可采用下圖所示的生產流程建立一條實用的連續生產線，生產不同材質、不同粒徑、潔凈的再生集料。在這一生產流程中，塊體破碎和集料篩分均是碎石集料生產的成熟工藝，因此在生產中關鍵是要控制好分選、潔凈、沖洗等環節的工藝技術和質量控制方法。

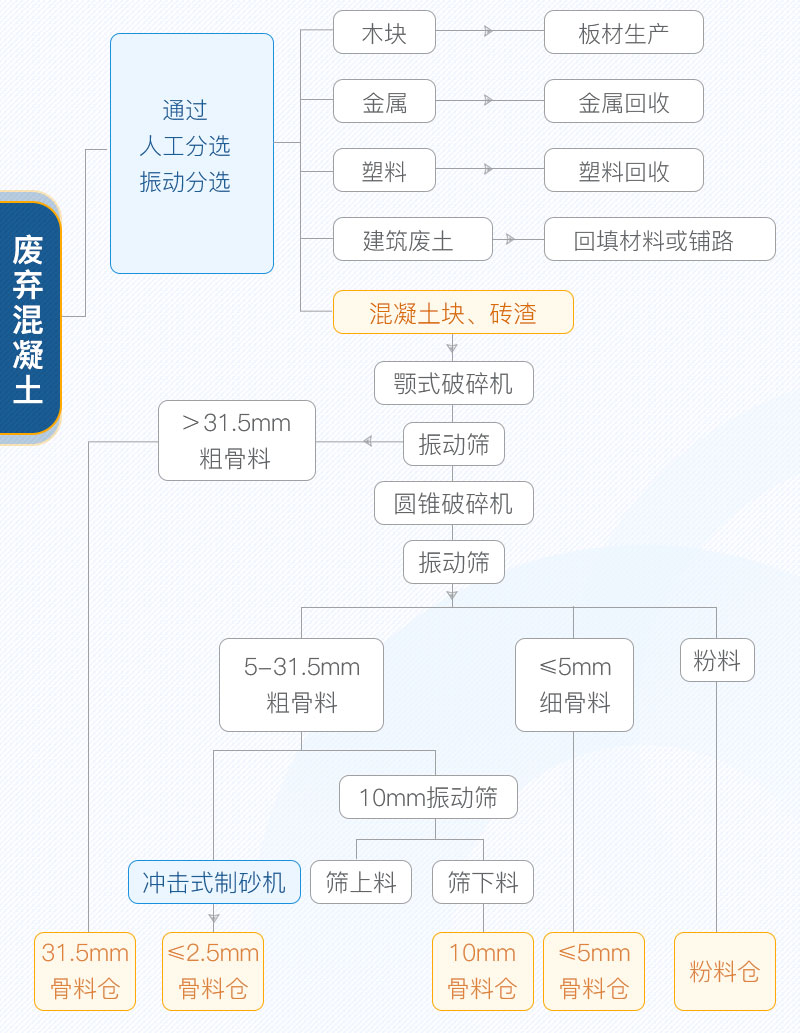

中國廢棄混凝土再生加工工藝流程圖

我國廢棄混凝土再生加工中存在問題及建議

目前，對再生混凝土的應用研究多偏重于再生混凝土基本性能的研究，而對不同來源、不同成分的廢棄混凝土、破碎加工工藝、界面處理等對再生集料性能有何種影響缺乏系統研究，對再生集料的技術性能、標準及分級也較零散。為此，今后的研究可從以下4個方面進行：

1、在廢棄混凝土生產加工中，廢棄混凝土雜物篩選、破碎設備選擇、粉磨時間、加熱處理及加熱的溫度和時間、篩分工藝及機械的選擇等對再生骨料性能均有一定的影響。為此，應結合實際，制定適合我國國情的再生混凝土分選、破碎與篩分工藝。

2、再生混凝土的性能與再生集料的性能密切相關。為指導再生集料在混凝土結構中的應用，需制定切實可行的技術標準對再生集料進行分級，給出不同等級再生集料推薦應用范圍。

3、為提高再生混凝土的物理力學性能，對再生集料表面進行改性或改善再生集料與水泥石之間的界面特性十分必要，為此可采用物理、化學或摻加礦物摻合料的方法進行處理。

4、強化處理后再生骨料的性能有很大改善，工程性能與天然骨料接近。國外強化方法工藝復雜，設備龐大，耗資過多，不利于在我國推廣，對再生骨料的強化加工工藝還需進行系統的研究，在此基礎上制定相關標準。

紅星移動破碎混凝土設備抵達客戶現場

紅星機器專注礦山設備加工30余年，技術成熟、經驗豐富，保證每臺設備的品質更杰出、質量更可靠、性能更良好，運行穩定，節能環保，售后完善，得到用戶的高度信賴和認可，歡迎感興趣朋友隨時致電咨詢，電話：0371-67772626。

買廢棄混凝土再生設備，就選紅星機器
