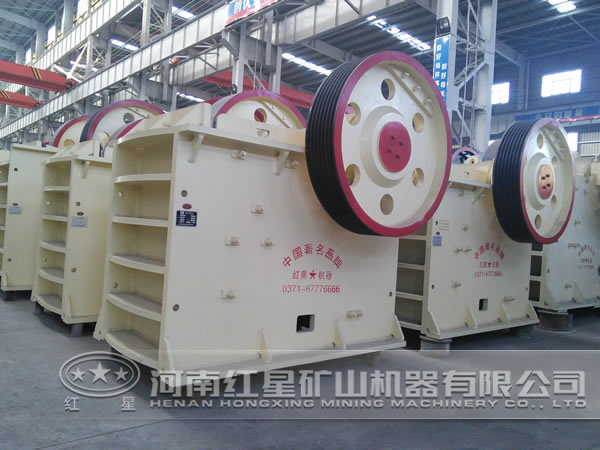

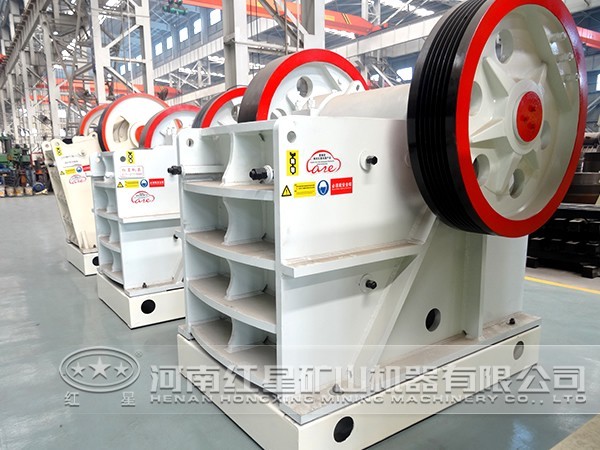

在眾多的破碎機械中，復擺顎式破碎機以其特別的優點成為市場與客戶的寵兒，尤其是隨著經濟的飛速發展與基礎建設的如火如荼，復擺顎式破碎機更是吃香。對破碎機進行有限元分析，有利于針對破碎機各部件的應力情況，對破碎機進行結構及參數的改進，以及對破碎機進行進一步的優化分析。

紅星機器的研究人員在對復擺顎式破碎機進行有限元分析之前，首先建立破碎機的仿真模型，并采用CosmosisWorks軟件，通過導入運動學仿真過程中的多個時間瞬間的運動載荷，進一步分析三維裝配體中的零件在該時刻的受力狀況，以便確定最壞的工況點。選擇裝配體中的動顎為計算對象，進行多畫面分析，分析每組具有關聯的時間瞬間產生的運動載荷。

根據有限元分析可孩子， 力值出現在第六組，即時刻為0.58s。這表明，一個周期內動顎在該時刻工況最差，對該工作位置的動顎進行詳細的靜態分析，根據應力分布云圖發現動顎肘板座附近應力 ，與實際情況相吻合，表明計算方法有效。

在應力分布云圖的基礎上，進一步在肘板墊與動顎連接處以及沿動顎板長方向提取計算結果，可知局部結構區域出現應力集中現象，應力峰值甚至超過許用應力，如肘板座與動顎連接處。同時，動顎也存在一定程度的應力集中，且沿板長方向靠近肘板座處應力逐漸增加。

當動顎工作位置隨時間變化，對視為處于動態載荷的結構進行有限元分析，其最差工況下的計算結果往往大于靜態分析結果。這種隨時間變化的應力突變對結構安全的危害，需在設計中加以充分重視。并對應力較大的地方進行結構上的再設計，保證工作中的安全系數達 。在應力比較低的地方，安全余量可能過大，則可以進行優化設計，以達到減小機重的目的。
