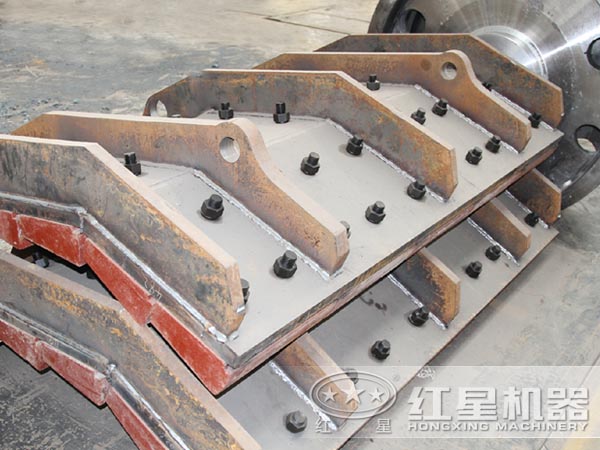

支承板是反擊式破碎機的主要組件之一，由于長期的使用或者材質問題，難免會出現裂紋，影響到反擊式破碎機的正常工作，通過更換1號轉子軸承座的2塊支承板來解決以上問題，河南紅星機械從5個步驟介紹反擊式破碎機支承板更換：

1、支承板的準備

原設備是先把支承板焊接到下機殼，然后機加工支承板表面，而現場顯然沒有這樣的條件，因此只能先制作反擊式破碎機的加工支承板，然后現場焊接。

原軸承座與支承板采用錐度銷定位，在更換軸承座時需現場鉸孔，然后現場配制錐度銷，安裝和維護都不方便。我們取消了錐度銷定位，在支承板兩側焊擋板，然后再用楔塊調節位置。這樣既調節方便，又加強了軸承座與支承板的連接強度。另外，為了穩妥起見，把反擊式破碎機支承板的鋼板厚度由原來的20mm加厚到25mm。

2、拆除反擊破碎機上機殼、1號轉子及軸承座，在機殼的相應位置作出l號轉子的軸向線，然后把2塊舊支承板割下。

3、把傳動端支承板放到下機殼的筋板上，然后在筋板上焊4個M16螺栓，用來調節反擊式破碎機的支承板位置。首先使支承板的軸向線與已作的1號轉子的軸向線重合，然后通過水管聯通器，用調節螺栓調節支承板的高度使其表面與2號轉子軸承座底面的距離達到要求，然后用框式水平儀調節支承板的水平度，全部項目達到要求后，把反擊式破碎機傳動端支承板與筋板點焊，然后安裝調節另一端的支承板。

4、2塊支承板安裝好后，把2個軸承座放到支承板上，復核2個軸承座的軸向 是否與轉子的軸向線重合，然后適當緊固反擊破支承板與軸承座的連接螺栓(防止焊接時變形)，然后分別焊接兩端的支承板。焊接時要注意控制電流，以防變形。

5、焊好后，取掉調節螺栓，楔緊軸承座的兩端。然后安裝反擊破碎機轉子體及上機殼。然后檢查2個轉子體之問的間隙，無問題后即可試車。

支撐板作為反擊式破碎機的主要結構之一，對于合理的保護、更換，是非常重要的，通過以上介紹，希望大家對其有良好的幫助，更好的為您創造更利潤不錯，如有更多問題，可致電：0371-67772626。
