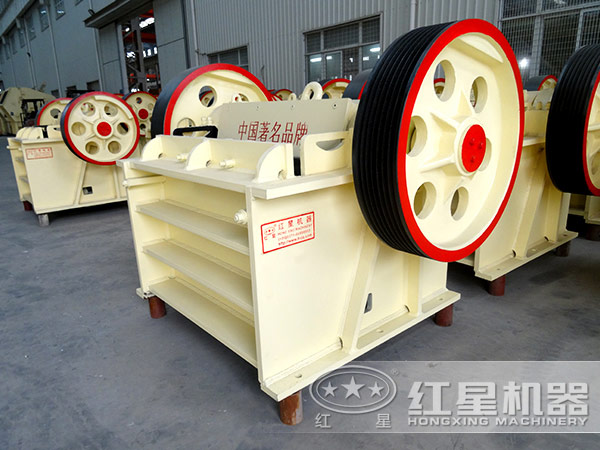

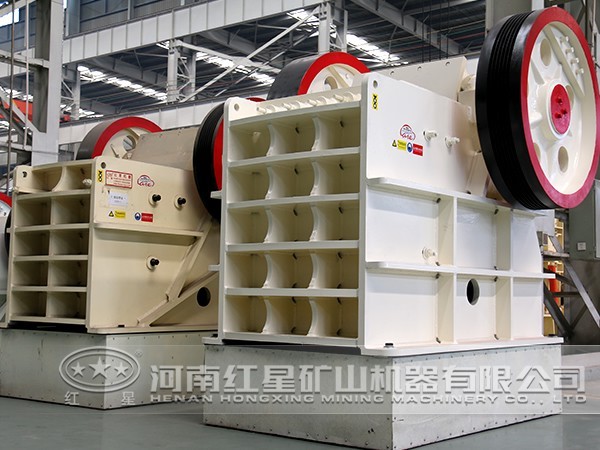

目前，復擺式顎式破碎機逐漸取代了傳統的簡擺式破碎機，并且在許多行業得到廣泛的應用。復擺顎式破碎機的工作機構是一個典型的曲柄搖桿機構。復擺顎式破碎機的動顎懸掛在偏心軸上，電機通過皮帶傳輸帶動偏心輪轉動，動顎隨偏心軸進行周期性平面復雜運動，動顎板通過螺栓固定在動顆上，定顎板固定在機架上的側壁上，由動顎和定顎和左右護板所圍成的空間叫破碎腔。對于顎式破碎機而言，主要通過動顎板的平面運動在破碎腔內完成對物料的破碎。其破碎過程很簡單，當動顎向定顎板運動時，物料在擠壓破碎力的作用下破碎，破碎成較小的物料顆粒。當動顎板向遠離定顎板的方向運動時，物料由于重力作用下落。

由于國外破碎機企業對破碎機設計技術等方面的保密性，國內的許多生產企業并沒了解到復擺顎式破碎機具體的設計方法。但從相關資料來看，在廣泛應用計算機技術前，顎式破碎機的機構參數有大量經驗公式可參考，.如嚙角，給、排料口尺寸，動顎擺動行程，破碎腔高度，偏心軸偏心距等。復擺顎式破碎機是典型的四連桿機構，動顎就相當于曲柄搖桿機構里的連桿，齒板固定在動顎上，隨動顎在平面內做復雜的擺動。當齒板向動顎運動的過程中，齒板擠壓存在動顎與定顎之間下落的物料進行破碎，直接描述齒板的平面運動軌跡是非常難的，齒面上每點的運動狀態都是不同，時刻在變化的，現在復擺顎式破碎機的研究設計很難得到準確的模型，運用的結論還都是簡擺顎式破碎機相關的理論內容。在相當長的一段時期內，國內企業對領式破碎機的設計方法主要是圖解法或者是照搬國外的設計，有的還拿簡擺顎式破碎機的理論應用到復擺上。現在社會隨著計算機技術的全面發展和應用，計算機技術在各個行業得到廣泛的使用，計算機技術促使復擺顎式破碎機在優化設計方面有了相當大的發展，使研究設計走向真實化、模擬化。在復擺顎式破碎機機構的優化設計方向主要有以下目標函數：

1、要求動顎排料口處垂直行程與水平行程比值趨于最小。

2、消耗功率最小。

3、破碎生產能力較大。

4、偏心軸受力最小件。但是現在顎式破碎機的的研究設計還是受到個人經驗或經驗公式的約束限制。
