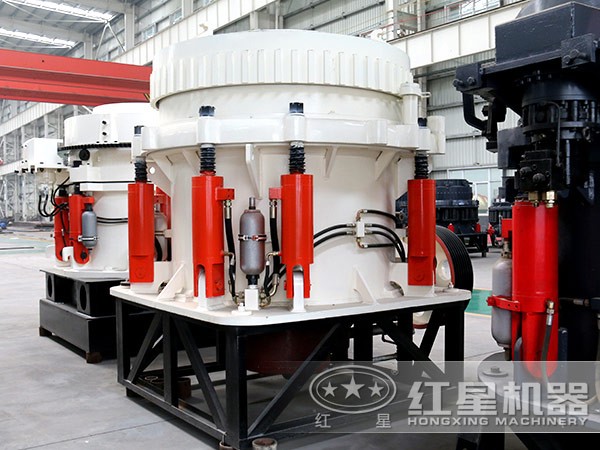

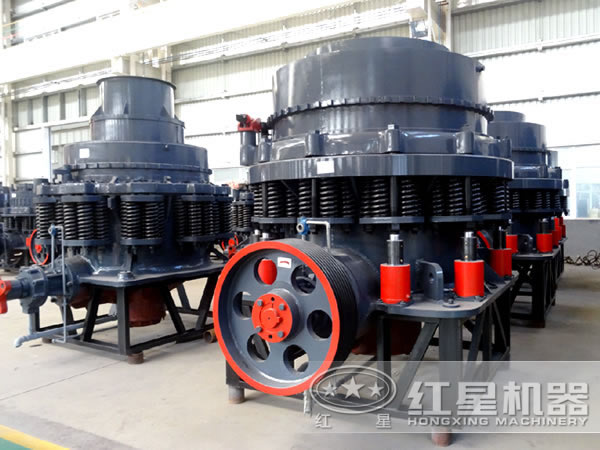

旋回破碎機，是行業內技術水平頗高的破碎機類型，結構、外形及性能類似于圓錐破碎機，在礦山、建筑、交通、化工等領域均有廣泛應用，本文就1400液壓旋回破碎機結構說明進行簡單介紹：

一、旋回破碎機基本結構特點

旋回破碎機的保險零件是裝在皮帶輪輪毀上的四個有削弱斷面的保險銷軸，斷面的尺寸通常按電動機負荷的兩倍來計算。如果破碎機內掉人大塊非破碎物，則小軸應被剪斷，破碎機停止運轉而使其他零件免遭破坊。這種保險裝置雖然構造簡單，但可靠性較差。

旋回破碎機用稀油和干油進行潤滑。旋回破碎機所需的潤滑油是由專用油泵站供給的，油沿輸油管從機架下蓋上的油孔流人偏心鈾套的下部空間內，由此再沿主軸與偏心軸套之間的間隙，以及偏心軸套與襯套之間的間隙上升。潤滑這些摩掠表面后，一股油上升的途中與擋油環相遇而流至圓錐齒輪；另一股泊上升到偏心軸套的止推圓盤上。潤滑油潤滑了各部件以后，經排油管流出。破碎機的傳動軸的軸承有單獨的進油與徘油管。

主軸的懸掛裝置通過手動干油潤滑裝置定期用于油進行潤滑。

二、1400液壓旋回破碎機“PK”普通旋回破碎機

以上介紹的這種旋回破碎機的缺點是沒有可靠的保險裝置，調節排料口的裝置不僅操作不方便，而且調節范圍也很小。所以，目前開始在旋回破碎機中采用液壓調整和液壓保險。液壓調整和液壓保險裝置可使排料口寬度的調節工作容易進行，使機器的保險裝置可靠。我廠生產的1400液壓旋回破碎機。

1400液壓旋回破碎機的結構與普通旋回破碎機基本相同，不同的僅是在機座的下部裝有油缸，破碎錐支承在油缸的上部。油缸的上部有三個摩擦盤，上摩擦盤固定在主軸下端，破碎機的下摩擦盤可以固定在機內的柱塞上，而中摩擦盤的上表面則是一個球形的面，下表面是平面。破碎機工作時，中摩掠盤的上球面和下平面與上下摩擦盤都有相對滑動。改變油缸內的油量即可調整排料口的大小。

旋回破碎機的液壓系統。系統中的蓄能器起保險作用，內部充氣壓力一般為1.8MPa。單向節流閥具有啟動動作快而復位動作慢的作用，以便減輕復位時對破碎機的強烈沖擊。

三、旋回破碎機啟動要點

啟動破碎機前，首先要向油缸內亢油。亢油時，先打開截止閥關閉截止閥，然后再啟動油泵。當油壓接近1MPa時，破碎錐開始上升，破碎錐升到工作位置后就關閉截止閥，同通過一個青銅球面軸承支承于機架上。主軸的上端裝有一個給料盤，主鈾的下部做成錐形，插入在偏心軸套的錐形孔內。偏心軸套的上部壓裝了一個大圓錐齒輪，該齒輪與傳動軸的小圓錐齒輪嚙合，將動力傳遞到偏心軸套上。偏心軸套安裝在機架的中心套簡內，其下端通過青銅止推軸承文承在機架的下蓋上。為了減少摩擦，偏心袖套的錐孔內和機架中心的套筒內部都裝有青銅襯套。

紅星機器生產有各種類型的破碎機，1400液壓旋回破碎機尤具代表性，無論饑結構、性能、價格還是服務等各個方面均有顯著優勢，歡迎大家咨詢選購，選購總部地址：中國鄭州高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。
